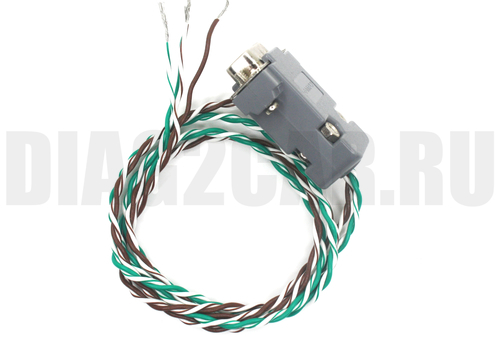

Can Hacker Кабель для подключения к CAN шине

Can Hacker Кабель для подключения к CAN шине

Подключение к CAN шине осуществляется при помощи данного кабеля

При подключении к однопроводным шинам CAN (SWCAN – Single wire CAN, GMLAN) необходимо провод CAN-Low подключить на массу (GND) исследуемого автомобиля или блока управления, а провод CAN-High на линию SWCAN\GMLAN.

Если настройки CAN произведены верно, физическое подключение к шине верно и на шине присутствует обмен данными то после нажатия кнопки Connect в окне приема отобразятся данные передаваемые по шине CAN.

Интерфейс CAN-Hacker CH-P поможет решать следующие задачи:

1. Анализировать работу шин CAN и LIN автомобилей и спец. техники.
2. Включать “на столе” блоки управления и агрегаты автомобилей управляемые по CAN и LIN шинам, например рулевые рейки и агрегаты ЭГУР\ЭУР. ВАЖНО: Возможность запуска того или иного модуля не гарантируется.
3. Эмулировать работу датчиков и блоков управления непосредственно на автомобиле
4. Программировать блоки управления автомобилей.
5. Проводить реверс-инжиниринг сетей CAN\LIN для задач мониторинга и телеметрии транспортных средств.

Все эти возможности окажут неоценимую поддержку в процессе ремонта автомобилей, а так же во время установки и разработки дополнительного охранного, телематического и навигационного оборудования для любой подвижной техники.

Поставляемое программное обеспечение:

• CARBUS Analyzer – программа анализатор шины CAN и LIN.
• UBT  – программа для загрузки прошивок в интерфейс и активации опций.

Поставляемые прошивки:

CHP-0.1.10.1-CCL-C.bin – прошивка для работы с шинами CAN или LIN
Поддерживает: два канала CAN или один канал LIN
Максимальная скорость приема 8000 фреймов в секунду.

Поставляемые прошивки находятся в архиве с программой CARBUS Analyzer в папке UBT\Firmware Files.
Загрузка прошивок осуществляется при помощи программы UBT

Дополнительные опции:

Поддерживаются следующие дополнительные опции:

1. CAN-Coder. Программное обеспечение для программирование автомобилей KIA\Hyundai. Требует активации при помощи ключа и загрузки специальной прошивки.
2. Leaf-Coder. Программное обеспечение для программирования панелей приборов автомобилей Nissan Leaf ZE0 и AZE0. Требует загрузки специальной прошивки.
3. Кабель OBD2. Позволяет осуществлять простое подключение интерфейса к стандартному диагностическому разъему OBD2
