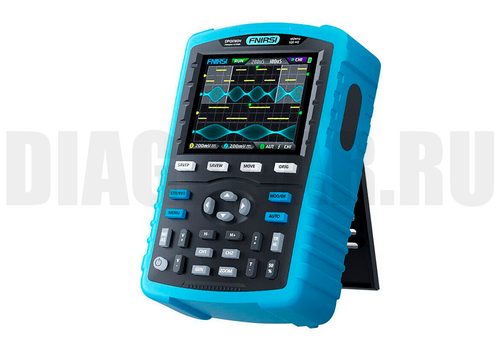

Цифровой осциллограф FNIRSI DPOX180H

Входные параметры

• Развязка входа DC, AC
• Входной импеданс 1 МОм, 18 пФ

Горизонтальная система

• Коэффициент развёртки 5 нс - 50 с

• Режим ZOOM дополнительное масштабирование временной базы
  увеличение до 1000x в запущенном и приостановленном состоянии

Вертикальная система

• Вертикальная развёртка 5 мВ - 10 В
• Время нарастания < 2,5 нс
• Точность напряжения ± 2 %
• Точность частоты ± 0,01 %

Система синхронизации

• Режимы синхронизации  автоматический, нормальный, однократный
• Режим триггера по фронту (спадающему / ниспадающему)

Генератор сигналов DDS

• Виды сигналов 14 стандартных сигналов 1 свободно настраиваемый
• Частота синусоидальная волна - до 20 МГц другие сигналы - до 10 МГц
• Ограничение полосы пропускания фильтрация шума выше 20 МГц
• Сохранение сигналов до 250 групп
• Амплитуда до 1 В/с

Система измерения

• Курсорные измерения YT, XY
• Автоматические измерения VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty +, Duty-, Time +, Time-, Period

Дополнительные функции:

• Захват сигнала до 90 снимков
• Функция автоматического отключения настраиваемая, от 5 мин до 2 ч
• Защита от перенапряжения есть, до 400 В
• Непрерывный режим (ROLL) отображение непрерывно обновляемого сигнала в режиме реального времени
• Управление формой волны (Waveform Manager) создание, сохранение, загрузка и управление набором форм волн для последующего использования
• Отображение сигналов оттенки серого и цветовые градации
• Измерение курсорами измерение частоты, периода и амплитуды сигнала курсорами на экране
• Вывод сигналов (Waveform output) возможность вывода сигнала или форм волн на внешний интерфейс

Основные технические характеристики

• Дисплей цветной TFT-дисплей, 2,8 дюйма, 320 x 240 точек
• Язык меню русский, английский, китайский, португальский
• Питание встроенная литиевая батарея 3000 мАч, до 4 часов непрерывной работы
• поддержка быстрой зарядки 5В / 2A
• Интерфейс USB
• Габариты осциллографа 138 х 90 х 45 мм
• Габариты упаковки 247 х 147 х 83 мм
• Вес  686 г
