    Цифровой осциллограф Hantek DSO2D15 2 канала 150 МГц

    19963
    Hover on image to enlarge
    In stock
    18 500 ₽
    + −
    Buy now with 1-click

    Hantek DSO 2D15 — это осциллограф, который сочетает мощность профессионального оборудования с простотой использования. Его память 8 Мб, полоса 150 МГц и поддержка цифровых протоколов делают его универсальным инструментом для инженеров, работающих с высокочастотными сигналами и сложными электронными системами.



    Delivery
    Payment options
    Our advantages

    12 months warrantyGuarantee for all purchased goods in our online store is 12 months

    SMS notificationYou receive SMS messages about each stage of your order.

    Return and exchange - no problemYou can return the items purchased within 14 days. The goods must be in normal condition and have all the factory packages.

    Different payment methodsPay orders in convenient ways: cash to the courier, by bank transfer on the receipt of the bank or by credit card right at the time of the order.

    Best priceWe are proud of our prices, hundreds of customers check them every day, which give a choice to our online store!

    Цифровой осциллограф Hantek DSO2D15 2 канала 150 МГц

    Hantek DSO 2D15 — это осциллограф, который сочетает мощность профессионального оборудования с простотой использования. Его память 8 Мб, полоса 150 МГц и поддержка цифровых протоколов делают его универсальным инструментом для инженеров, работающих с высокочастотными сигналами и сложными электронными системами.

    Основные преимущества Hantek DSO2D15:

    • Анализ сигналов до 150 МГц без искажений — работа с импульсными блоками питания, аудиотрактами и ВЧ-модулями.
    • Буфер 8 Мб на канал — захват многочасовых процессов, например, медленных изменений температуры в IoT-датчиках.
    • Встроенный генератор тестовых сигналов — автономная проверка цепей без внешних устройств.
    • Декодирование цифровых протоколов (UART, CAN, I2C) — поиск ошибок в микроконтроллерах и промышленной электронике.
    • Детализация на 7-дюймовом HD-экране — разрешение 800×480 пикселей для точного отображения мелких аномалий.

    Точность и адаптивность

    Осциллограф обеспечивает погрешность временной базы ±50 ppm, что критично для измерений в высокоточных системах, таких как источники питания или IoT-устройства. Встроенный алгоритм БПФ позволяет анализировать спектр сигналов прямо на экране, выявляя помехи или искажения в аудиотрактах и беспроводных модулях. Благодаря поддержке логических уровней от 1.8 В до 5 В, прибор совместим с популярными платформами Arduino и Raspberry Pi.

    Практическое применение

    DSO 2D15 незаменим при диагностике импульсных блоков питания (SMPS), где требуется отслеживать переходные процессы и выбросы напряжения. Например, при анализе работы DC-DC преобразователя глубина памяти 8 Мб фиксирует даже кратковременные сбои, которые легко пропустить при использовании менее емких устройств. Триггеры по протоколам (например, CAN) упрощают поиск ошибок в автомобильной электронике, а режим X-Y позволяет визуализировать фазовые соотношения в аудиосистемах.

    Эргономика и удобство

    Компактный корпус (318×110×150 мм) и вес 1.9 кг делают D SO2 D15 мобильным решением для лабораторий и выездных работ. Регулируемая подсветка экрана обеспечивает комфортную работу при любом освещении, а USB-порт позволяет экспортировать данные для обработки в MATLAB или Python. В комплекте идут два пробника с затуханием 10:1, адаптированные для измерений до 300 В.

    Технические характеристики HANTEK DSO2D15:

    Серия DSO2000
    Полоса пропускания до 150 МГц
    Количество каналов 2
    Максимальная частота дискретизации в реальном времени 1 Гвыб / с (один канал), 500 Мвыб / с (двухканальный)
    Встроенный источник сигнала есть, 1 канал
    Входные параметры
    Развязка вход DC, AC, GND
    Входное сопротивление 1 МОм ± 2 %, ≤ 20 пФ ± 3 пФ
    Установка коэффициента затухания датчика 1 Х, 10 Х, 100 Х, 1000 Х
    Максимальное входное напряжение ± 300 В, САТI, САТII
    Горизонтальная система
    Коэффициент развёртки 2 нс / дел - 100 с / дел
    Погрешность временной базы ± 50 ppm (в любой промежуток времени больше 1 мс)
    Интерполяция формы волны sin (х) / х
    Размер буффера 8 Мб
    Точность измерения временного интервала однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс)
    больше 16 средних значений: ± (1 интервал выборки + 100ppm x измеренное значение + 0,6 нс)
    интервал выборки = секунды / сетка ÷ 200
    Вертикальная система
    Вертикальное разрешение 8 - битное разрешение, одновременная выборка для каждого канала
    Вертикальная развёртка 2 мВ / дел - 10 В / дел
    Время нарастания сигнала 2,4 нс
    Диапазон вертикального смещения ≤ 200мВ / дел, ± 1 В
    > 200 мВ / дел, ± 50 В
    Математические операции сложение, вычитание, умножение, деление, БПФ
    БПФ окна: Хенинга, Хаминга, Блекмена, Бартлетта, алгоритм прямоугольников
    Ограниченная полоса пропускания 20 МГц
    Низкочастотный отклик ≤ 10 Гц (на входе BNC)
    Точность вертикального усиления в режиме «выборка» / «усреднение» точность 10 В / дел - 10 мВ / дел составляет ± 3%
    в режиме «выборка» / «усреднение» точность 5 мВ / дел - 2 мВ / дел составляет ± 4 %
    Система синхронизации
    Типа триггера фронт, импульс, видео, наклон, тайм-аут, по нарастанию / спаду, внешний запуск, UART, LIN, CAN, SPI, I2C
    Режимы триггера автоматический, нормальный, одиночный
    Источник триггера CH1, CH2, EXT, EXT / 5, AC Line
    Способ соединения DC, AC, шумоподавление, высокочастотное подавление, низкочастотное подавление
    Чувствительность триггера по фронту DC (CH1, CH2):
    1 дел от постоянного тока до 10 МГц
    2 дел от 100 МГц до максимального диапазона
    DC (EXT):
    200 мВ от постоянного тока до 100 МГц
    DC (EXT / 5):
    1 В от постоянного тока до 100 МГц
    AC:
    затухание сигналов ниже 10 Гц
    отклонение высокой частоты: подавление низких частот сигнала затухания при частоте более 80 кГц
    отклонение низкой частоты: подавление сигналов с частотой ниже 150 кГц
    Диапазон уровня триггера CH1, CH2: ± 4 делений от центра дисплея
    EXT: ± 1,2 В
    EXT / 5: ± 6 В
    Точность триггерного уровня относительно сигналов, имеющих время подъема и падения ≥20 нс CH1, CH2: 0,2 делений × вольт / деление в пределах ± 4 деления от центрального дисплея;
    EXT: ± (заданное значение 6% + 40 мВ)
    EXT / 5: ± (заданное значение 6% + 200 мВ )
    Диапазон удержания триггера 8 нс ~ 10 с
    Запуск по видео сигналу
    Тип видео триггера CH1, CH2: от пика к пику амплитуда 2 деления
    EXT: 400 мВ
    EXT / 5: 2 В
    Формат сигнала и частота поля поддержка NTSC, PAL
    Диапазон удержания триггера 100 нс ~ 10 с
    Запуск по длительности импульса
    Режим запуска положительная полярность импульса >, <, =, ≠
    отрицательная полярность импульса >, <, =, ≠
    Точка запуска триггера равно: осциллограф срабатывает, когда задний фронт импульса пересекает уровень запуска
    не равно: если импульс уже указанной ширины, точка срабатывания является падающим фронтом
    в противном случае, когда длительность импульса больше , чем «ширина импульса», в заданное время, осциллограф запускается
    меньше: триггерной точкой является задний фронт
    больше: осциллограф срабатывает, когда импульс продолжается больше времени, указанного в качестве ширины импульса
    Диапазон удержания триггера 8 нс ~ 10 с
    Запуск по тайм-ауту
    Режим запуска запуск по возрастающему / ниспадающему фронту
    Диапазон удержания триггера 8 нс ~ 10 с
    Запуск по наклону
    Режим запуска положительный наклон >, <, =, ≠
    отрицательный наклон >, <, =, ≠
    Точка запуска триггера равно: осциллограф срабатывает, когда наклон формы волны равен заданному наклону
    не равно: осциллограф срабатывает, когда наклон формы волны не равен настройке.
    меньше: осциллограф срабатывает, когда наклон формы волны меньше установленного наклона
    больше: осциллограф срабатывает, когда наклон формы волны превышает установленный наклон
    Диапазон удержания триггера 8 нс ~ 10 с
    Альтернативный триггер
    CH1 внутренний триггер: фронт, ширина импульса, видео, наклон
    CH2 внутренний триггер: фронт, ширина импульса, видео, наклон
    Запуск по частоте
    Разрешение считывания 0,1 Гц / 4 бита
    Точность 100 ppm (менее 10 кГц) 50 ppm (более 10 кГц)
    Диапазон частот переменный ток, от 4 Гц номинальной полосы пропускания
    Система измерения
    Измерение курсора разница напряжений между курсорами △В
    разность напряжений между курсорами ΔV
    разница во времени между курсорами ΔT
    обратная величина ΔT, в герцах (1/ΔT)
    Автоматическое измерение частота, период, среднее, пиковое значение, среднеквадратичное значение цикла, минимум, максимум, время нарастания, время спада, положительная ширина, отрицательная ширина, нижнее, среднее, верхнее значение, амплитуда, выброс, предустановка, разность фаз нарастающего и спадающего фронта, положительный и отрицательный рабочий цикл, BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF
    Общие характеристики
    Тип дисплея 7 дюймов TFT ЖК - экран, 800 * 480 точек
    Подсветка дисплея есть
    Яркость регулируемая
    Питание 120-240 В, 45-66 Гц, < 30 Вт
    Рабочая температура от 0 °С до 50 °С
    Рабочая влажность при ≤+40°C, ≤ 90%
    при +41°C ~ 50°C, ≤60%
    Рабочая высота рабочая до 3000 м
    хранения до 15000 м
    Интерфейс передачи данных USB
    Габариты 318 мм х 110 мм х 150 мм
    Вес нетто 1,9 кг

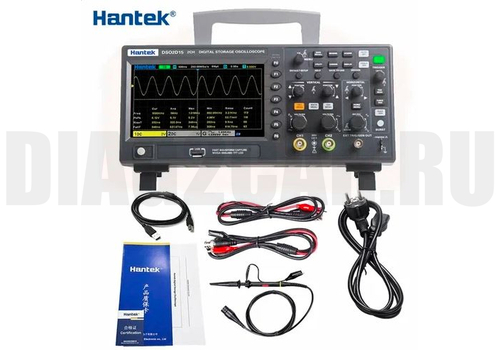

    Комплектация осциллограф цифровой настольный Hantek DSO2D15 - 1 шт
      измерительные провода - 2 шт
    щуп пробник осциллографа - 1 шт
    кабель питания - 1 шт
    USB шнур - 1 шт
    инструкция по эксплуатации - 1 шт
