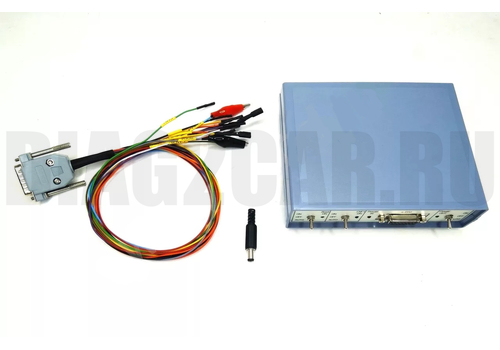

CombiBox предназначен для подключения блока управления к загрузчику PCMflash и адаптеру J2534 «на столе» и коммутации напряжений питания и формирования сигналов BOOT, CNF1. При использовании с адаптером Scanmatik 2 (PRO) прибор позволяет формировать сигналы GPT1, GPT2 необходимые для работы с модулями 53 и 71, а также с перспективными модулями.
Для работы CombiBox необходимо подать стабилизированное питание 12V. Ответная часть разъема входит в комплект поставки. Необходимо обратить внимание на соблюдение полярности при распайке кабеля питания. Неправильная подача питания НЕДОПУСТИМА и может привести к выходу CombiBox или подключенного к нему блока управления из строя. Для работы CombiBox и безопасного программирования блоков управления рекомендуется использовать регулируемые лабораторные источники питания с диапазоном регулировки напряжения до 30 вольт и с максимальным током не менее 3 ампер.
На задней панели CombiBox расположены 2 разъема:
Разъем имеет следующую схему подключения:
На лицевой панели прибора расположен разъем DB-15, предназначенный для подключения к ЭБУ при помощи универсального кабеля. Все линии кабеля имеют соответствующую маркировку для их правильного подключения.
Разъем имеет следующую схему подключения:
Переключатель — «POWER», управление питанием. Прибор имеет три режима подачи питания на ЭБУ:
Переключатель «Boot SW», управление сигналом BOOT:
Переключатель «CNF1», управление сигналом CNF1 (3,3 вольта):
Прибор имеет встроенные токоограничивающие резисторы на сигнальных линиях:
Нагрузка на шине «CAN» — 120 Ом.
Индикаторы:
Комплектация
Технические характеристики
