MT Pro Датчик давления (ДД)

Датчик давления (ДД) входит в состав комплекта мотор-тестера MT PRO служит для измерения давления в цилиндре бензинового двигателя. Тестирование выполняется на двигателе, работающем на холостом ходу без нагрузки, при этом воспламенение в диагностируемом цилиндре не происходит.

Датчик не применим для определения компрессии.

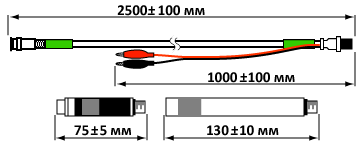

Датчик помещается в штатное крепление свечи зажигания и используется для определения состояния цилиндропоршневой группы, обнаружения утечек воздуха из камеры сгорания, а также для идентификации рабочих фаз газораспределительного механизма.

 Датчик давления подключается напрямую к любому аналоговому каналу. Рекомендуемый входной диапазон ±5 В, частота дискретизации около 10 КГц. Электропитание датчика осуществляется от источника постоянного напряжения 8…20 В, ток потребления не более 50 мА.

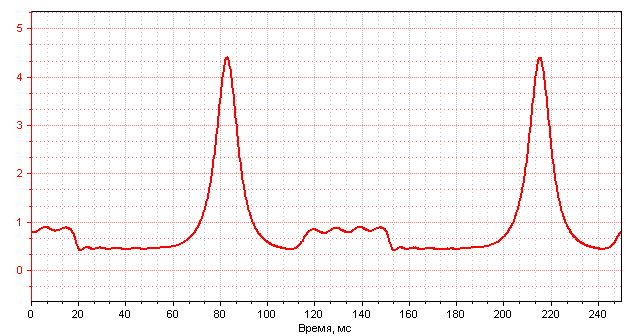

Осциллограмма выходного напряжения датчика давления

 Для автоматического преобразования выходного напряжения датчика давления в реально измеряемое значение давления необходимо создать соответствующую настройку аналогового канала (в последних обновлениях дистрибутива настройка доступна в списке стандартных). Более подробно о настройках аналогового канала можно узнать в разделе Настройка аналогового канала.

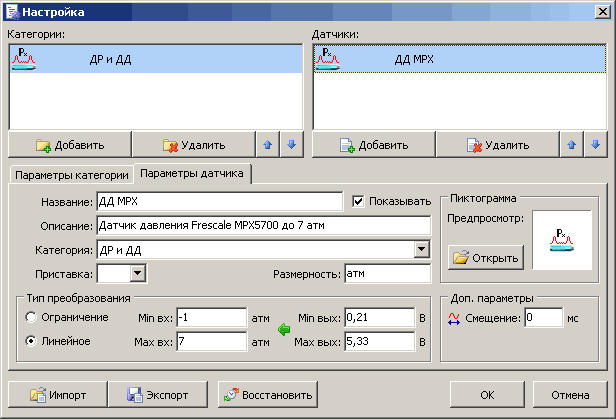

Создание настройки для датчика давления на основе MPX5700.

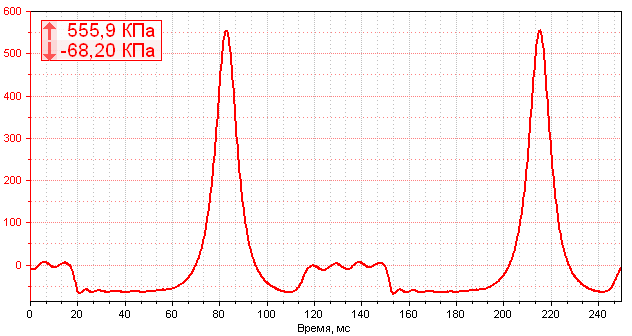

Осциллограмма пульсаций давления в цилиндре в единицах измерения давления.

 Есть возможность автоматического анализа сигнала датчика давления с отображением характерных точек. Более детально с возможностью анализа можно ознакомиться на форуме.

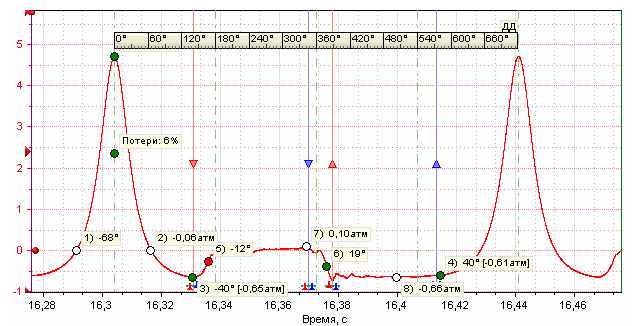

Анализ сигнала датчика давления
