РХО - реле ходовых огней (РХО-)

Устройство предназначено для автоматического включения и выключения ходовых огней автомобиля. Реле управляет работой галогеновых ламп. Ходовые огни должны соответствовать ГОСТ Р 41.48-2004. Производитель рекомендует использовать лампы дальнего света в качестве ДХО. В активном режиме, реле включает лампы, плавно увеличивая мощность до установленного значения. Устройство имеет 6 контактов (слева направо), кнопку для настройки режимов и светодиод (СД) индикации.

Работа устройства:

ДХО включаются сразу после подачи напряжения питания и при отсутствии соответствующих сигналов на запрещающих входах. При появлении хотя бы одного запрещающего сигнала ДХО отключатся. Пятнадцать уровней яркости ламп настраивается кнопкой на лицевой стороне устройства. Реле имеет функцию временного отключения ДХО. Для этого необходимо 3 раза включить/выключить габаритные огни в течение 5 секунд. Отключение режима ДХО сопровождается отключением красного светодиода в корпусе РХО и отключением минуса на выходе №3. Для того чтобы повторно включить ДХО достаточно 1раз включить /выключить габаритные огни. При снятии питания временное отключение отменяется.

Тип подключения, активный минус или активный плюс, выбирается в зависимости от схемотехнической реализации системы головного освещения автомобиля. В автомобилях, где реализовано управление как плюсом так и минусом ламп дальнего света, необходимо применение дополнительных электромагнитных реле, которые по сигналу с 3 клеммы РХО будут переключать питание.

При монтаже электронного реле необходимо обеспечить отсутствие контакта с водой и другими техническими жидкостями, а также нагрев внешними источниками тепла. Для безопасности функционирования необходимо обеспечить естественное охлаждение. Для стабильной работы реле, при подключении необходимо использовать медные провода сечением 1.5 мм2. В цепи питания лампы или питания РХО необходимо наличие плавкого предохранителя соответствующего номинала, но не более 15А.

Технические характеристики:

  • Канал рассчитан на нагрузку до 10 А постоянно
  • Влагостойкая кнопка для настройки пятнадцати уровней яркости ламп
  • Светодиодный индикатор отображения  работы
  • Прочный корпус из пластика ABS
  • Напряжение питания В: 9 - 15
  • Потребляемый ток мА: 10
  • Рабочая температура С: от -40 до +80
  • Размеры: 65*45*25 мм



Производитель: Svetodiod96 (Россия)  Гарантия: 2 Года

Обзор товара

Комплектация

Документация (rho_0.pdf, 581 Kb) [Скачать]

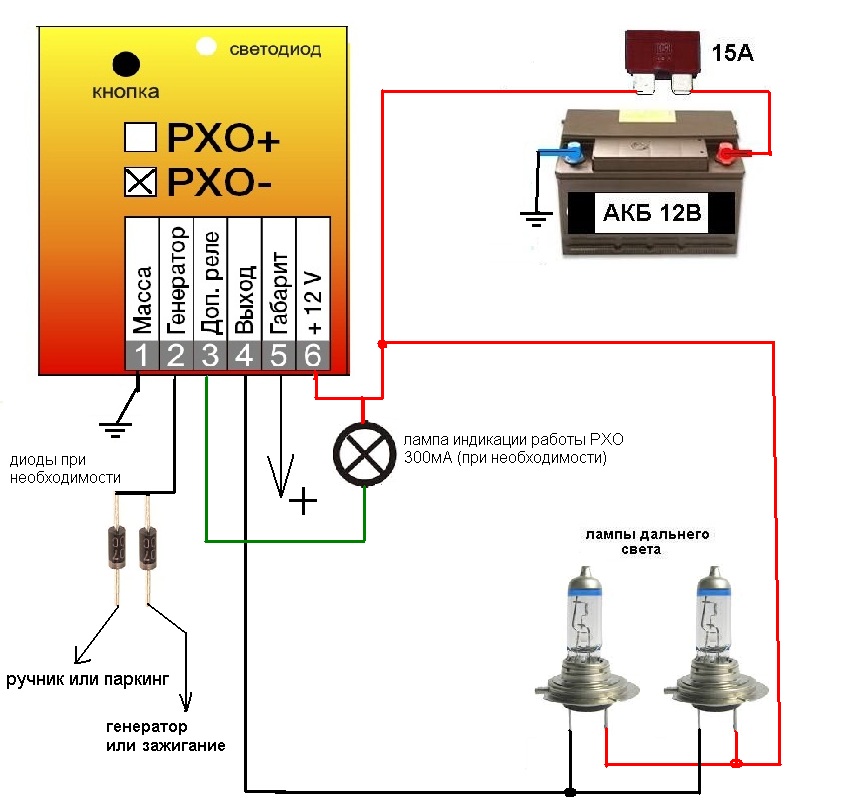

Схема подключения для автомобилей управляемых головным светом по минусу (Rho-_1.jpg, 121 Kb) [Скачать]

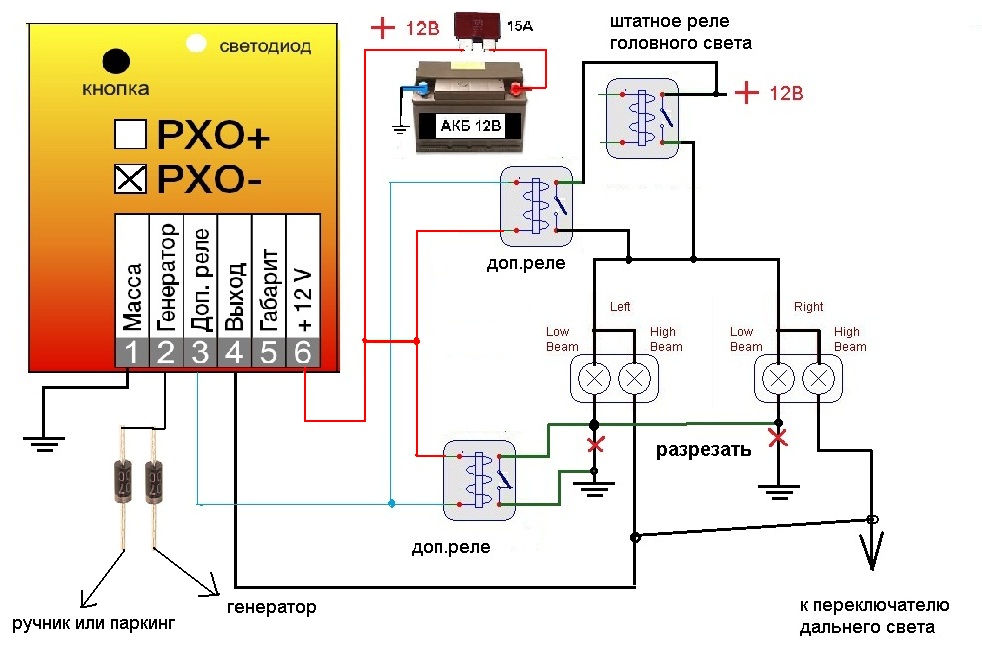

Схема подключения для автомобилей со смешанным управлением ближнего и дальнего света (Rho-_2.jpg, 137 Kb) [Скачать]
