Платформа CAN-Hacker CH-A.M04 ADB

Платформа CAN-Hacker CH-A.M04 ADB

предназначена для разработки и отладки устройств для применения на легковом автотранспорте с напряжением питания бортовой сети 12В.

ВНИМАНИЕ !
Это не анализатор !  Этот товар не будет работать как анализатор CAN и не поддерживается в программном обеспечении CarBusAnalyzer и CAN-CODER !

Платформа CAN-Hacker CH-A.M04 ADB предназначена для разработки и отладки устройств для применения на легковом автотранспорте с напряжением питания бортовой сети 12В.

Платформа построена на базе популярного микроконтроллера STM32F105RBT6.

Функциональные возможности:

• Два канала CAN2.0b;
• Связь с ПК: USB-C;
• Встроенный защищенный источник для питания от бортовой сети легкового автомобиля;
• Дискретный выход типа “открытый коллектор” с допустимым током 1А;
• Дискретный вход по положительному уровню с допустимым напряжением до +24В.
• Разъем для программирования через интерфейс SWD совместимый с отладочными платами STM Nucleo;
• Переходник на стандартный JTAG 20pin в комплекте;
• Разъем интерфейсов связи с автомобилем: DB9 совместимый с интерфейсами CAN-Hacker;
• Три светодиода.

Что нужно знать и уметь пользователю

• Знание языков C\C++
• Знание микроконтроллеров STM
• Знание среды разработки CubeIDE

Файлы:

• PDF Документация. Схемы. Описание.

Пример проекта – Иммобилайзер Toyota RAV4 XA40 2014

ВНИМАНИЕ: Примеры проектов не являются готовыми и сертифицированными программными решениями для автомобильного применения. Это учебные проекты для начинающих,  написанные на максимально простом для понимания уровне. Мы не даем гарантии, что данные примеры будут работоспособны на автомобиле пользователя.

ВНИМАНИЕ:  Для загрузки прошивок и отладки Вам потребуется ST-Link совместимый адаптер.

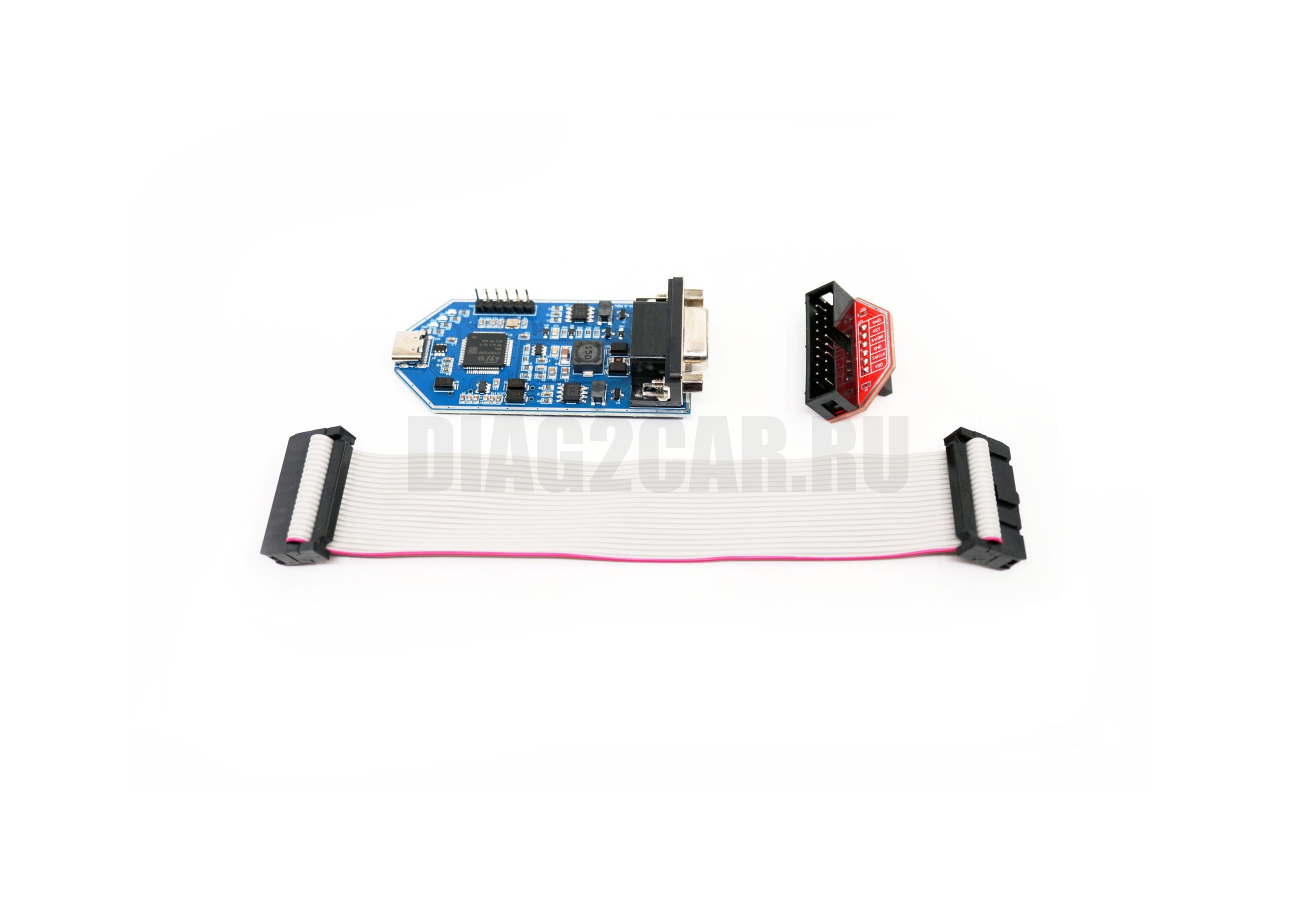

Комплект поставки

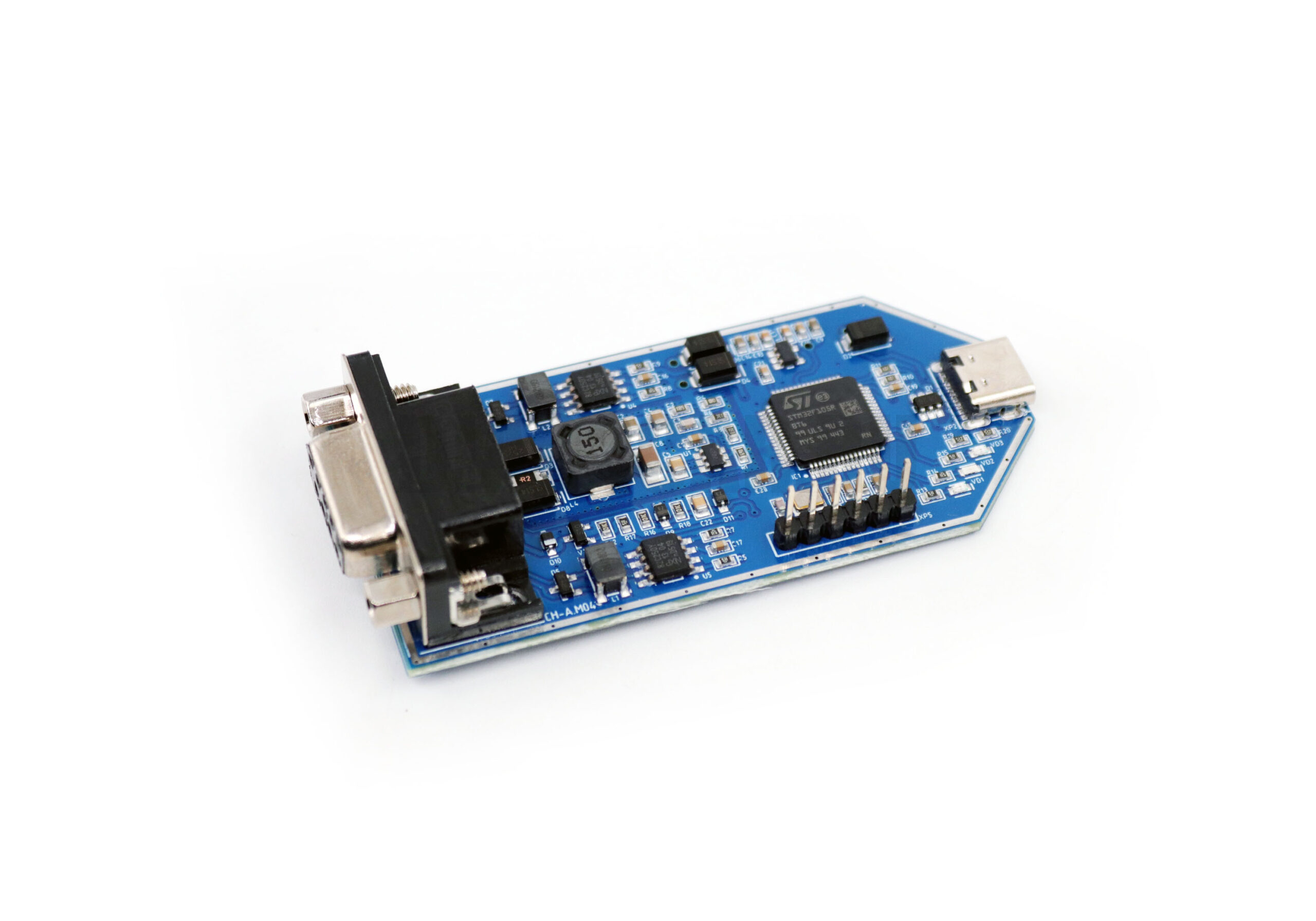

• Плата CH-A.M04

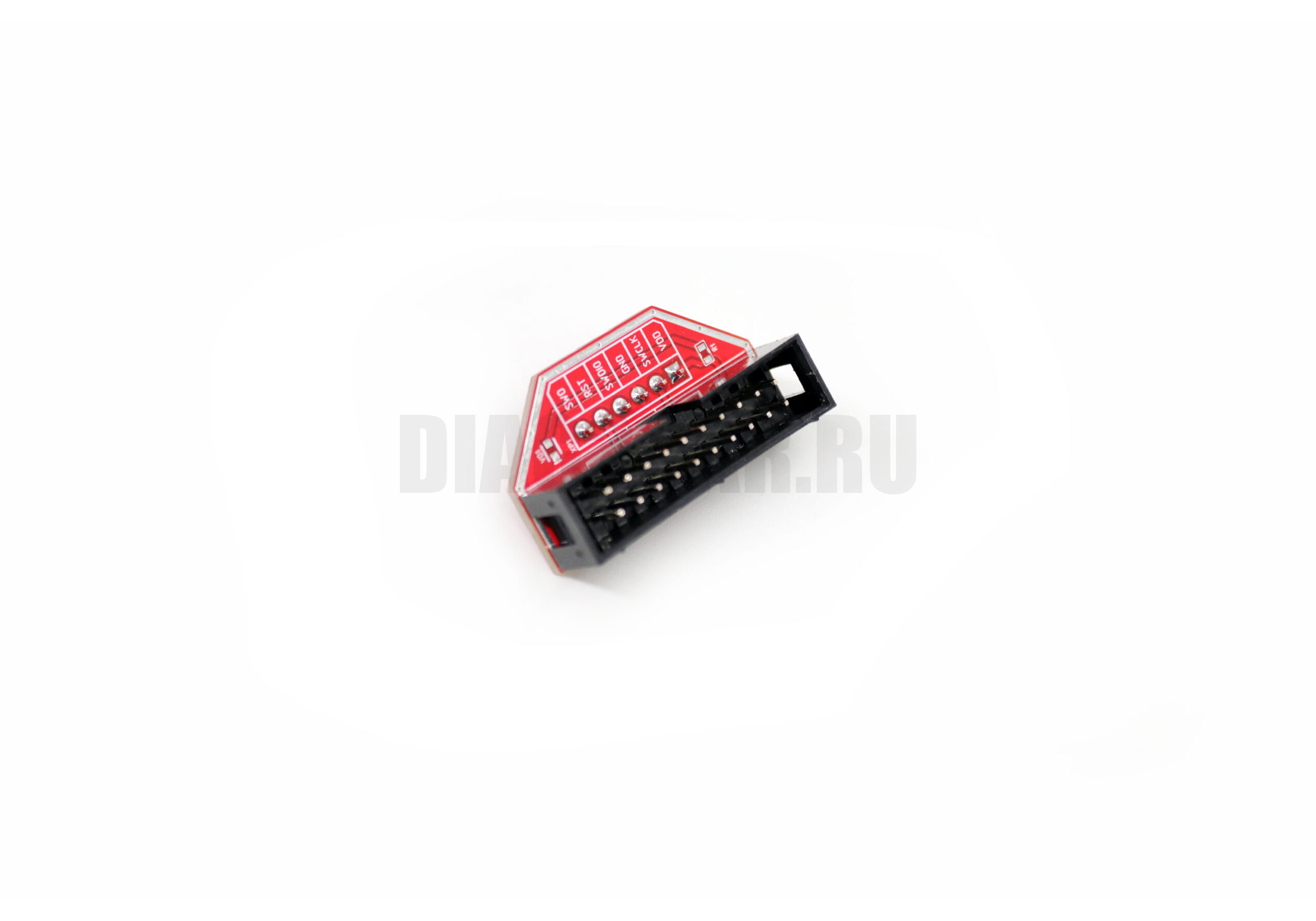

• Переходник SWD-JTAG
